螺杆直徑

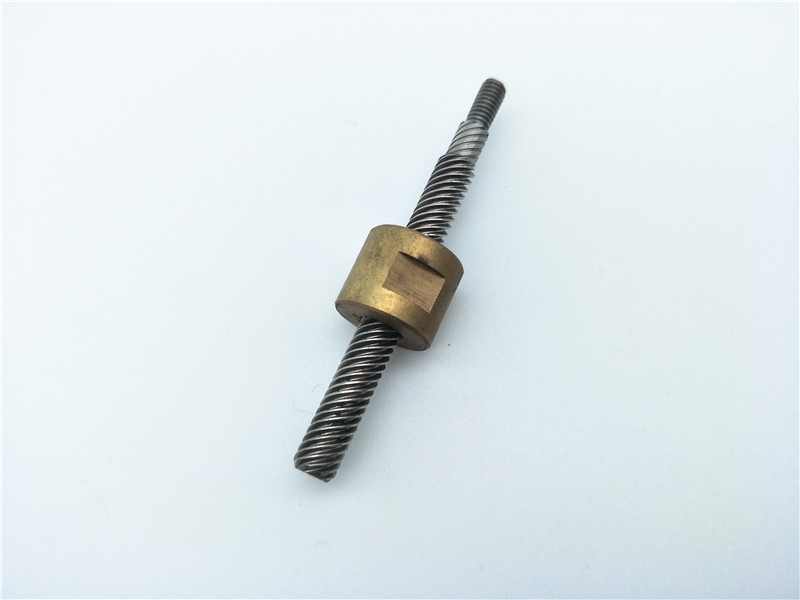

型             號：Tr5*10

同類其他型號：T5*1，5*2，5*6，5*10等可定製各種規格型號

材質/可做材質：絲杆：鐵/不鏽鋼，螺母：銅/尼龍

網絡優化資料：

1.梯狀英製螺紋的銑削

（1）牙距低於4mm和精密度規定太低的鋼件，能用一把梯形絲杆滑台，並且用小量的上下鑽削法銑削。

（2）牙距超過4mm和精密度規定高的梯形螺紋，一般選用滾壓梯形絲杆車直槽法，分刀銑削先出行槽刀車出螺旋式槽，再用梯形螺紋車刀開展銑削。具體方法以下：

a）車梯形螺紋時，外螺紋頂徑留0.3mm上下容量，且倒圓角與內孔成15

b）采用刀片總寬稍低於槽底寬的車槽刀，精車外螺紋（每側留0.25~0.35mm上下的容量）

c）用梯形螺紋車刀選用上下鑽削法銑削梯形螺紋螺牙兩邊麵，每側留01~0.2mm的鏜孔容量，並車準外螺紋小路規格。

d鏜孔大徑至樣圖規定。

e）采用梯形螺紋精銑刀，選用上下鑽削法進行螺紋加工。

2.梯狀螺紋的銑削梯狀螺紋的銑削與銑削三角形螺紋基本一致。銑削梯狀螺紋時，下刀深層不容易把握，應先車準外螺紋直徑規格，隨後精車。鏜孔時要下刀銑削2.3次，以清除鏜刀的延展性形變，確保外螺紋的精摩規定。七、梯形螺紋的測量法

1.綜合性測量方法綜合性測量方法是用規範螺紋量規對外螺紋各基本參數開展綜合型精密測量。螺紋量規包含螺紋塞規和螺紋環規，都分通規和止規，在應用中不可以弄錯。假如通規無法旋緊，解決外螺紋的各直徑規格、螺牙角、螺牙半角和牙距開展檢査，經調整 後再用量規檢測。

2.單項工程測量方法

（1）大徑、小路的精密測量一般用千分尺或遊標卡尺立即精密測量

（2）螺紋中徑的精密測量一般用三針測量方法或單針測量方法。

M=d+4864d1.866P（d表達精密測量使用量針的直徑，P表達牙距。）

A=（M+d）/2（這裏d表達鋼件具體精密測量直徑。
