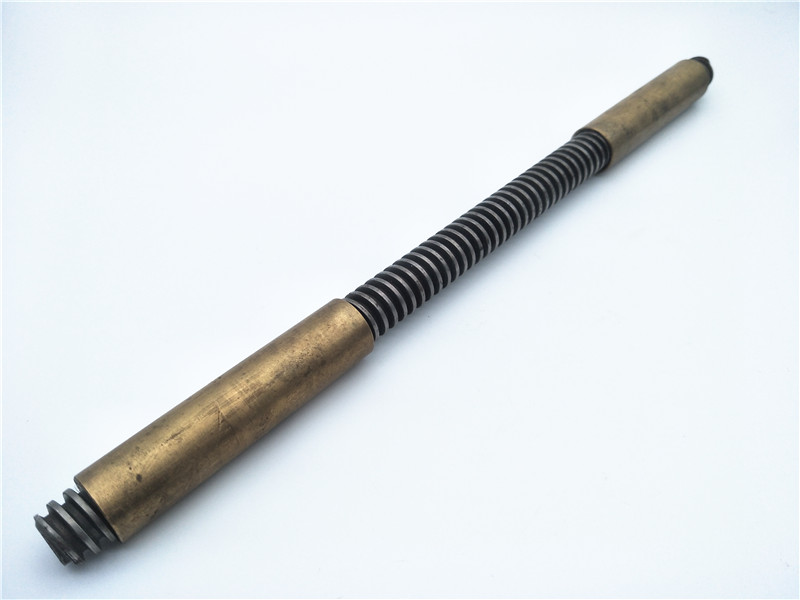

梯形螺杆螺母

型             号：tr18*1

用             途：3D打印机，电机，自动锁，升降机，汽车配件等

同类其他型号：18*1,18*3,18*4,18.6,18*8,18*20,18*40等可定制各种规格型号

材质/可做材质：丝杆：铁/不锈钢，螺母：铜/尼龙

可生产直径/导程/螺距/头数：直径3.5-80，导程1-60，螺距1-10，头数1-12

网络优化资料：

切削油的选择

在车涡杆的全过程中选用的切削油是用碳酸氢铵与皂粉的之比3：1（约1.5kg）放水30kg混和稀释液而成，该切削油关键特性是能够 使切削圆满排出来，热管散热实际效果显著，生产加工表面光洁，钻削时沒有厨房油烟危害等优势。四、三头涡杆具体生产过程

三头涡杆的径向变位系数为n=3mm，齿型夹角20&ordn；，螺旋精密梯形丝杆加工线方位为右旋，导程夹角14°，钢件原材料为45钢，毛胚为热轧圆钢，规格为p50×190mm。在机械加工制造前，分配热处理t235。

工艺流程分配应将粗车、镗孔分离，钢件夹装要坚固。

1.精车各内孔

（1）用三爪自放心液压卡盘夹装毛胚内孔，伸展约110mm，车平内孔，精车涡杆内孔p44×

106mm。p28mm的内孔至p30×41.5mm。p25的内孔至p27×17.5mm。

（2）调头夹钢件p44的内孔，效正后夹持悬伸长短约70mm，车内孔，确保全长187mm。

（3）精车920的内孔至p22×29.5mm，精车p25的内孔至p27×21.5mm。车p28的内孔至p30×23mm。

2.调质处理，热处理t235（略）

3.半精车窗外圆

（1）用三爪自放心液压卡盘夹装p44内孔并效正。车两边面钻管理中心孔（a3/6）。管理中心孔粗糙度值要小且圆整。确保梯形丝杆尺寸标注全长达规格规定。

（2）选用一夹一顶的夹装方法，半精车窗外圆。①车左端楼梯。内孔各留镗孔容量1mm，长短至规格规定。②钢件掉头，车右端楼梯。内孔各留镗孔容量1mm，长短至规格规定。

4.半镗孔涡杆内孔，精车涡杆

（1）调节数控车床。提前准备数控刀片。

（2）按变位系数×头数（3×3）。调节数控车床挂轮和各摇杆部位。

（3）选用一夹一顶夹装方法。夹右端（p20mn内孔使楼梯紧靠车床卡盘。百分表效正涡杆内孔调转量操纵在0.02mm之内并夹持。顶一端。半镗孔涡杆内孔至p42.5mm及两边倒圆角20°。
