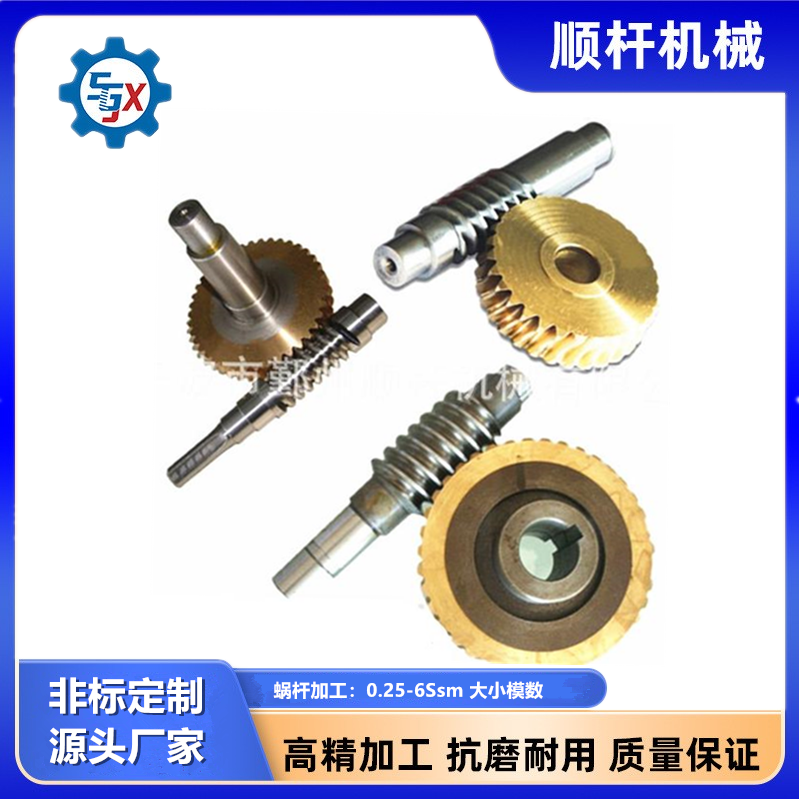

蝸杆渦輪傳動件 高精度蝸杆

蝸杆傳動是一種常見的機械傳動方式，由蝸杆和蝸輪組成，通常用於傳遞空間交錯軸之間的運動和動力。以下是關於蝸杆傳動的詳細介紹：

工作原理

• 基本結構：蝸杆傳動由蝸杆和蝸輪組成，蝸杆通常為主動件，蝸輪為被動件。蝸杆的螺旋線可以是左旋或右旋，其形狀類似於螺旋齒輪。

• 運動傳遞：蝸杆的旋轉通過其螺旋齒與蝸輪的齒麵齧合，帶動蝸輪旋轉。蝸輪蝸杆傳動的速比等於蝸杆的頭數除以蝸輪的齒數。

特點

• 優點：

• 傳動比大：單級傳動比可達10-80，甚至更高，結構緊湊。

• 傳動平穩：蝸杆齒是連續的螺旋齒，齧合時無衝擊、振動和噪音。

• 具有自鎖性：當蝸杆的螺旋升角小於一定值時，蝸輪不能帶動蝸杆反向轉動，起到安全保護作用。

• 缺點：

• 效率較低：一般傳動效率在0.7-0.9之間，自鎖性傳動效率甚至低於0.5。

• 發熱量大：相對滑動速度大，摩擦損耗大，需要良好的潤滑和冷卻。

• 成本較高：蝸輪通常需要使用較貴的有色金屬。

分類

根據蝸杆形狀的不同，蝸杆傳動可分為以下幾種類型：

• 圓柱蝸杆傳動：蝸杆分度曲麵為圓柱麵，常見的有阿基米德蝸杆和圓弧齒圓柱蝸杆。

• 阿基米德蝸杆：端麵齒廓為阿基米德螺旋線，製造簡單但精度不高，承載能力較低。

• 圓弧齒圓柱蝸杆：齒廓為凹圓弧，接觸應力低，承載能力和效率較高。

• 環麵蝸杆傳動：蝸杆分度曲麵為環麵，具有較高的傳動效率和承載能力。

• 錐蝸杆傳動：蝸杆分度曲麵為錐麵，適用於特定場合。

應用

蝸杆傳動廣泛應用於以下領域：

• 工業領域：如機床、起重設備、輸送機械等，用於實現大傳動比的減速或增速傳動。

• 汽車領域：如汽車座椅調節裝置、天窗開合裝置等。

• 航空航天領域：如飛機起落架、舵機等部件。

設計與維護

• 設計要點：在設計蝸杆傳動時，需要考慮蝸杆的材料、尺寸、強度計算以及潤滑方式。常用的潤滑方式有油潤滑和脂潤滑。

• 維護要求：由於蝸杆傳動的摩擦損耗較大，需要定期檢查和更換潤滑油，以減少磨損和延長使用壽命。
