塑料包裝印刷VOCs排放控製

一、源頭削減

(一)含VOCs原輔材料

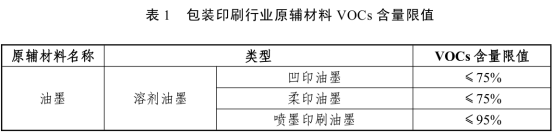

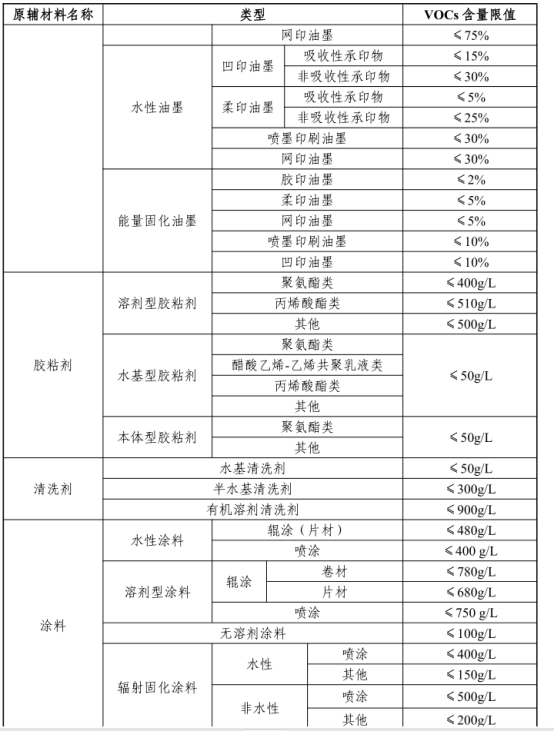

塑料包裝印刷企業在2021年4月1日起使用的油墨中VOCs 含量應符合表1的要求,在2020年12月1日起使用的膠粘劑、 清洗劑和塗料中VOCs含量應符合表1的要求。

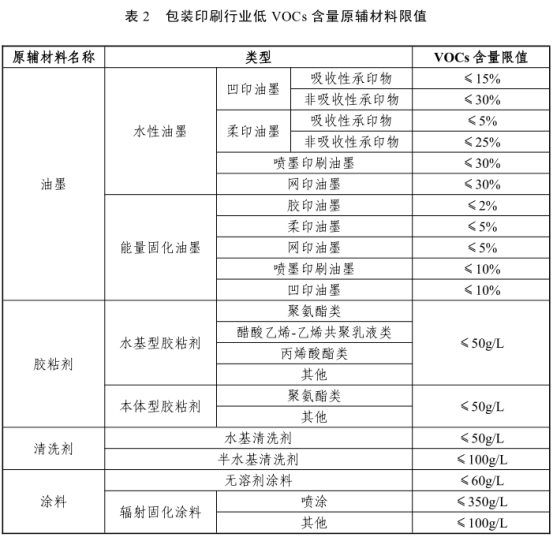

在同一個工序內,使用的油墨、清洗劑、膠粘劑、塗料等原輔 材料均符合表2中低VOCs含量限值要求,排放濃度穩定達標 的,相應生產工序可不要求建設末端治理設施,可不執行末端 治理設施處理效率不應低於80%的要求。在同一個工序內,使用的原輔材料VOCs含量均小於10%,相應生產工序可不要求 進行無組織廢氣收集。

(二)印刷工藝

塑料包裝印刷企業宜采用無溶劑複合技術、共擠出複合技術代 替幹式複合技術。

塑料包裝印刷產品宜優化設計,在滿足產品功能的前提下盡量 減少圖文部分覆蓋比例、印刷色數、墨層厚度及複合層數。

新建、改建、擴建項目優先選擇柔版印刷、水性凹版印刷、 UV凹版印刷等汙染物產生水平較低的印刷工藝。

二、過程控製

(一)儲存

●油墨、稀釋劑、膠粘劑等VOCs物料應儲存於密閉的容器或包裝袋中。

盛裝VOCs物料的容器或包裝袋應存放於室內,或存放於設置 有雨棚、遮陽和防滲設施的專用場地。盛裝VOCs物料的容器 或包裝袋在非取用狀態時應加蓋、封口,保持密閉。

廢油墨、廢清洗劑、廢活性炭、廢擦機布等含VOCs的危險廢 物,宜分類放置於貼有標識的容器或包裝袋內,加蓋、封口, 保持密閉,並及時轉運、處置,減少在車間或危廢庫中的存放 時間。

(二)調配

油墨、膠粘劑等VOCs物料的調配過程應采用密閉設備或在密閉空間內操作,廢氣應排至VOCs廢氣收集處理係統;無法密閉的,應采取局部氣體收集措施,廢氣應排至VOCs廢氣收集 處理係統。

(三)輸送

●液態VOCs物料應采用密閉管道輸送。采用非管道輸送方式轉移液態VOCs物料時,應采用密閉容器。

向墨槽中添加油墨或稀釋劑時宜采用漏鬥或軟管等接駁工具, 減少供墨過程中VOCs的逸散。

(四)印刷

印刷過程應在密閉空間內操作,廢氣應排至VOCs廢氣收集處 理係統;無法密閉的,應采取局部氣體收集措施,廢氣應排至, VOCs廢氣收集處理係統。

使用溶劑型油墨的凹版、凸版印刷工藝宜采用配備封閉刮刀的 印刷機,或采取安裝墨槽蓋板、改變墨槽開口形狀等措施,縮 小供墨係統散開液麵麵積。

●送風或吸風口應避免正對墨盤,防止溶劑加速揮發。

(五)複合/覆膜/塗布/上光

●複合、覆膜、塗布及上光過程應在密閉設備或密閉空間內操作, 廢氣應排至VOCs廢氣收集處理係統;無法密閉的,應采取局 部氣體收集措施,廢氣應排至VOCs廢氣收集處理係統。

使用溶劑型膠粘劑的複合或覆膜工序,宜采取安裝膠槽蓋板或 對複合/覆膜機進行局部圍擋等措施,減少VOCs的逸散。

(六)烘幹

應提高烘箱的密閉性,減少因烘箱漏風造成的VOCs無組織排放

應控製烘箱送風、排風量,使烘箱內部保持微負壓。

(七)清洗

●集中清洗應在密閉設備或密閉空間內操作,廢氣應排至VOCs

廢氣收集處理係統;無法密閉的,應采取局部氣體收集措施, 廢氣應排至VOCs廢氣收集處理係統。

●宜根據生產需要和工作規程,合理控製油墨清洗劑的使用量。

三、末端治理

(一)凹版印刷

●溶劑型凹版印刷無組織廢氣經收集後宜采用“吸附+冷凝”、“吸附+燃燒”或“燃燒”的治理工藝進行處理。目前較為成熟的 治理技術路線為“活性炭吸附+熱氮氣再生+冷凝回收”、“活性 炭吸附/旋轉式分子篩吸附濃縮+RTO/CO”,或與烘幹有組織廢氣合並後通過“燃燒”工藝處理。

●溶劑型凹版印刷烘幹廢氣宜采用“吸附+冷凝”或“燃燒”的治 理工藝進行處理。目前較為成熟的技術路線為“活性炭吸附+ 熱氮氣再生+冷凝回收”、“減風增濃+RTO/CO”。

水性凹版印刷及烘幹廢氣宜采用“吸附+燃燒”或其他等效方, 式處理。

(二)柔版印刷

溶劑型柔版印刷及烘幹廢氣宜采用“吸附+燃燒”的治理工藝 進行處理。目前較為成熟的技術路線為“旋轉式分子篩吸附濃 縮+RTO”、“活性炭吸附/旋轉式分子篩吸附濃縮+CO”。

(三)複合

●幹式複合無組織廢氣經收集後宜采用“吸附+冷凝”、“吸附+ 燃燒”或“燃燒”的治理工藝進行處理。目前較為成熟的技術, 路線為“活性炭吸附+熱氨氣再生+冷凝回收”、“活性炭吸附/ 旋轉式分子篩吸附濃縮+RTO/CO”,或與烘幹有組織廢氣合並 後通過“燃燒”工藝處理,

幹式複合烘幹廢氣宜采用“吸附+冷凝”或“燃燒”的治理工藝 進行處理。目前較為成熟的技術路線為“活性炭吸附+熱氯氣 再生+冷凝回收”、“減風增濃+RTO/CO”。

(四)塗布

塗布無組織廢氣經收集後宜采用“吸附+燃燒”或“燃燒”的 治理工藝進行處理。目前較為成熟的技術路線為“活性炭吸附, (旋轉式分子篩吸附濃縮+RTO/CO”,或與烘幹有組織廢氣合並 後通過“燃燒”工藝處理。

塗布烘幹廢氣宜通過采用“燃燒”的治理工藝進行處理,典型 治理技術路線為“減風增濃+RTO/TO”。

(五)覆膜/上光

●溶劑型覆膜、溶劑型上光及烘幹廢氣宜采用“吸附+燃燒”或 其他等效方式處理。

(六)其他

●調配、清洗等工序產生的無組織廢氣經收集後宜采用“吸附+ 燃燒”或其他等效方式處理,或與印刷、複合、塗布等廢氣合 並處理。

●間歇式、小風量廢氣可采用活性炭吸附等治理工藝進行處理, 根據VOCs處理量、活性炭處理能力等對活性炭進行定期再生, 或更換。

(七)非正常工況

● VOCs治理設施發生故障時,或由於非正常工況所產生的廢氣, 超出治理設施處理能力時,對應的生產設備或工藝操作應立即, 停止,敝開的墨槽、膠槽等應采取措施進行封蓋,待治理設施 或生產設施恢複正常後,再開始生產。

●做好非正常工況相關記錄。

四、排放限值

●車間或生產設施排氣簡排放的VOCs廢氣,以及廠界、廠區 VOCs無組織廢氣應符合《大氣汙染物綜合排放標準》(GB 16297-1996)、《揮發性有機物無組織排放控製標準》 (GB37822-2019)限值要求;有更嚴格地方標準的,執行地 方標準。

五、監測監控

●嚴格執行《排汙許可證申請與核發技術規範印刷工業》(HJ 1066-2019)規定的自行監測管理要求。

●納入排汙單位名錄的,排汙許可證中規定的主要排汙口安 裝自動監控設施。

六、台賬記錄

(一)生產設施運行管理信息

●產品產量信息:主要產品產量(不同工藝類型分別統計)。按 照訂單或班次進行記錄,每筆訂單或每班次記錄1次

原輔材料信息:含VOCs原輔材料(油墨、膠粘劑、清洗劑、 稀釋劑、光油、塗料、其他溶劑等)的名稱、VOCs含量、采 購量、使用量、庫存量,溶劑回收方式及回收量等(不同工藝 類型分別統計)。按照購買或回收批次記錄,每批次記錄一次。

(二)汙染治理設施運行管理信息

有組織廢氣治理設施:廢氣處理設施進出口的監測數據(廢氣, 量、濃度、溫度,含氧量等),廢氣處理設施關鍵參數(參見 手冊第3部分中的“三、治理設施台賬記錄”)。廢氣處理設施 相關耗材(吸收劑、吸附劑、催化劑、蓄熱體等)更換、購買、 處置記錄。

無組織廢氣排放控製:無組織廢氣收集係統及控製措施運行、 維護、管理等信息,記錄頻次原則上不低於1次/d
